Converter DWG do AutoCAD para STL: o que funciona e o que não

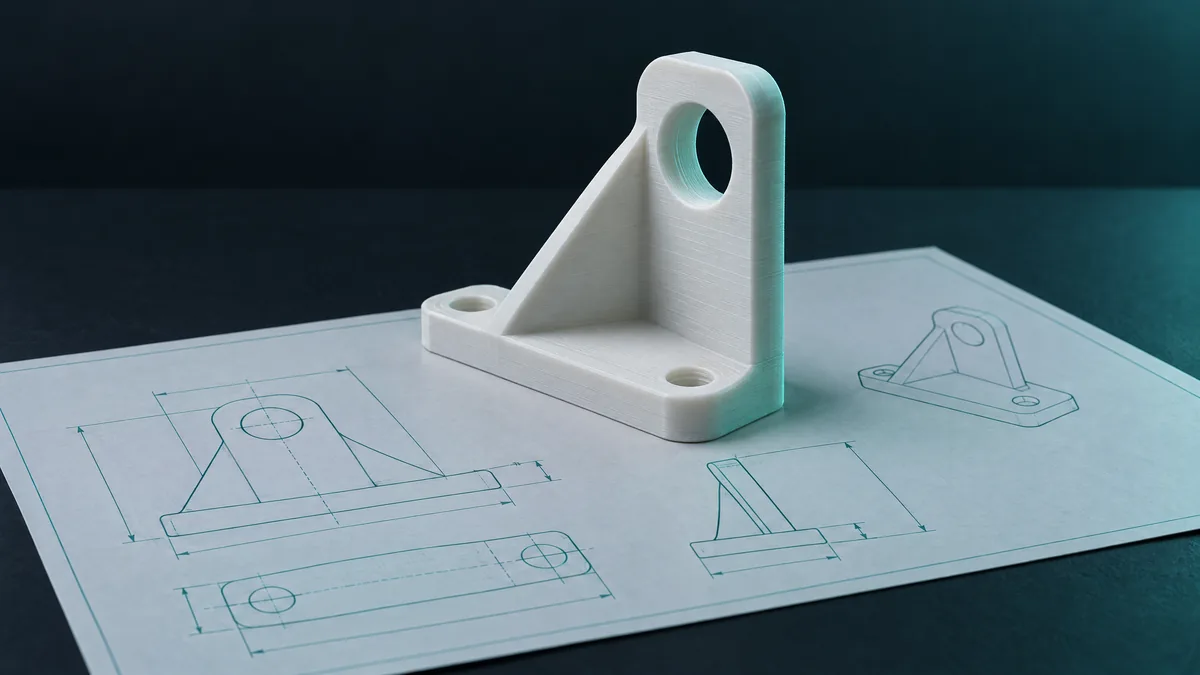

DWG guarda de tudo: planta, chapa, sólido. Só uma parte disso tem volume para virar STL.
DWG é o formato do AutoCAD, e DXF é a versão aberta dele, exportada por quase todo CAD. Os dois guardam de tudo: planta de casa, chapa para corte a laser, sólido 3D. Só uma parte disso vira STL, e vale saber qual antes de tentar.
O que converte
- Malhas (MESH e polyface): viram STL direto.
- Faces 3D (3DFACE): cada uma vira um ou dois triângulos.
- Sólidos de faces planas (3DSOLID feito de caixas, cunhas, extrusões retas): o conversor lê a geometria e tessela.
- A unidade do desenho (mm, cm, m, polegada) é lida do arquivo e convertida para milímetro.
O que é recusado, e por quê
- Desenho 2D. Planta, corte, chapa para laser: são linhas num plano, não têm volume. Não existe STL de uma coisa sem espessura. Para chapa, o caminho é extrudar no CAD e exportar.
- Sólido com superfície curva. Um 3DSOLID com furo redondo, chanfro ou boleado é guardado num formato proprietário (ACIS) que nenhuma ferramenta livre lê. Nem o nosso conversor nem os outros online de graça; os que convertem pagam licença do SDK.
Nos dois casos a tela avisa na hora, em vez de entregar um STL vazio ou torto.
O caminho mais curto: dentro do AutoCAD
Se você tem o AutoCAD, o comando STLOUT exporta qualquer sólido, curvo ou não, direto em STL. Para STEP, STEPOUT. Os dois saem com a unidade certa. O conversor online é para quando você recebeu o DWG e não tem o programa.
Passo a passo no conversor
- Abra o conversor de DWG para STL e solte o arquivo.
- Se o DWG tem sólido curvo, parte dele fica de fora e a tela diz quantos. A peça pode estar incompleta: confira na prévia.
- Confira as medidas em milímetros e baixe o STL.
DXF de SketchUp ou Revit segue a mesma regra. Se o programa de origem exporta STL ou STEP, prefira: é mais fiel do que passar por DXF.
